Нижний налив — современная и безопасная технология заполнения автоцистерны нефтепродуктами через систему адаптеров, трубопроводов и клапанов. Нижний налив исключает потери нефтепродукта от испарения, защищает от пролива и увеличивает скорость операций слива / налива автоцистерны.
Оборудование автоцистерны для нижнего налива делится на две основные части.
Первая часть — элементы для рекуперации паровоздушной смеси, включающие в себя:

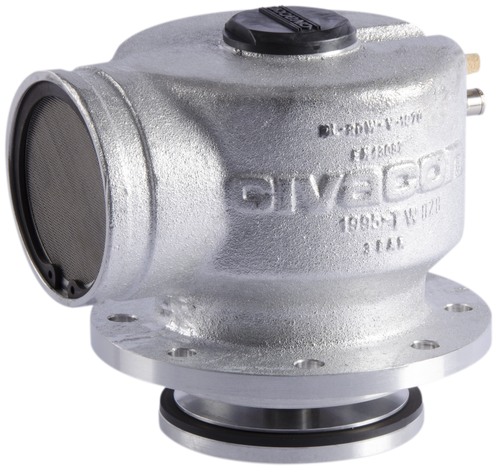

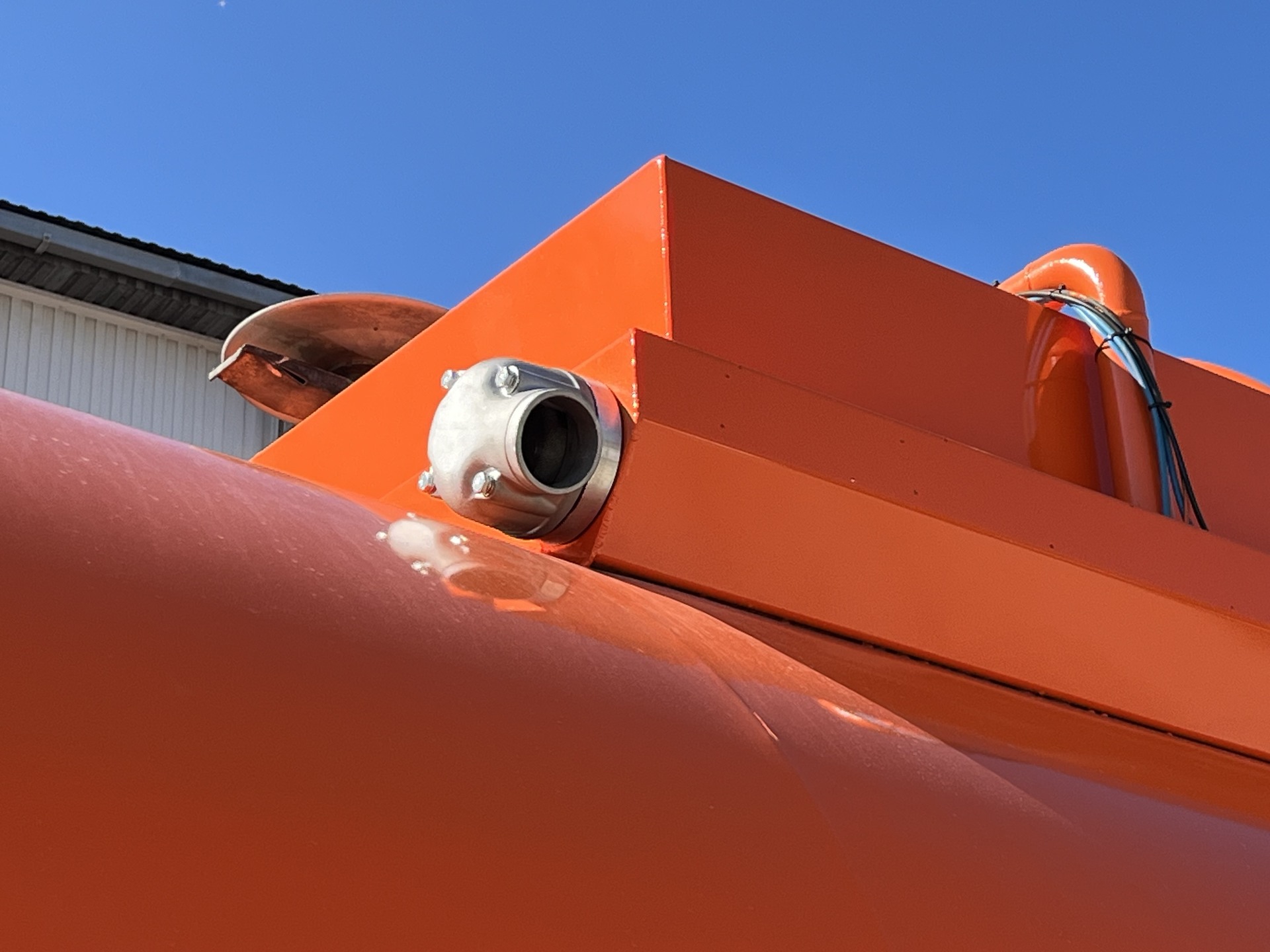

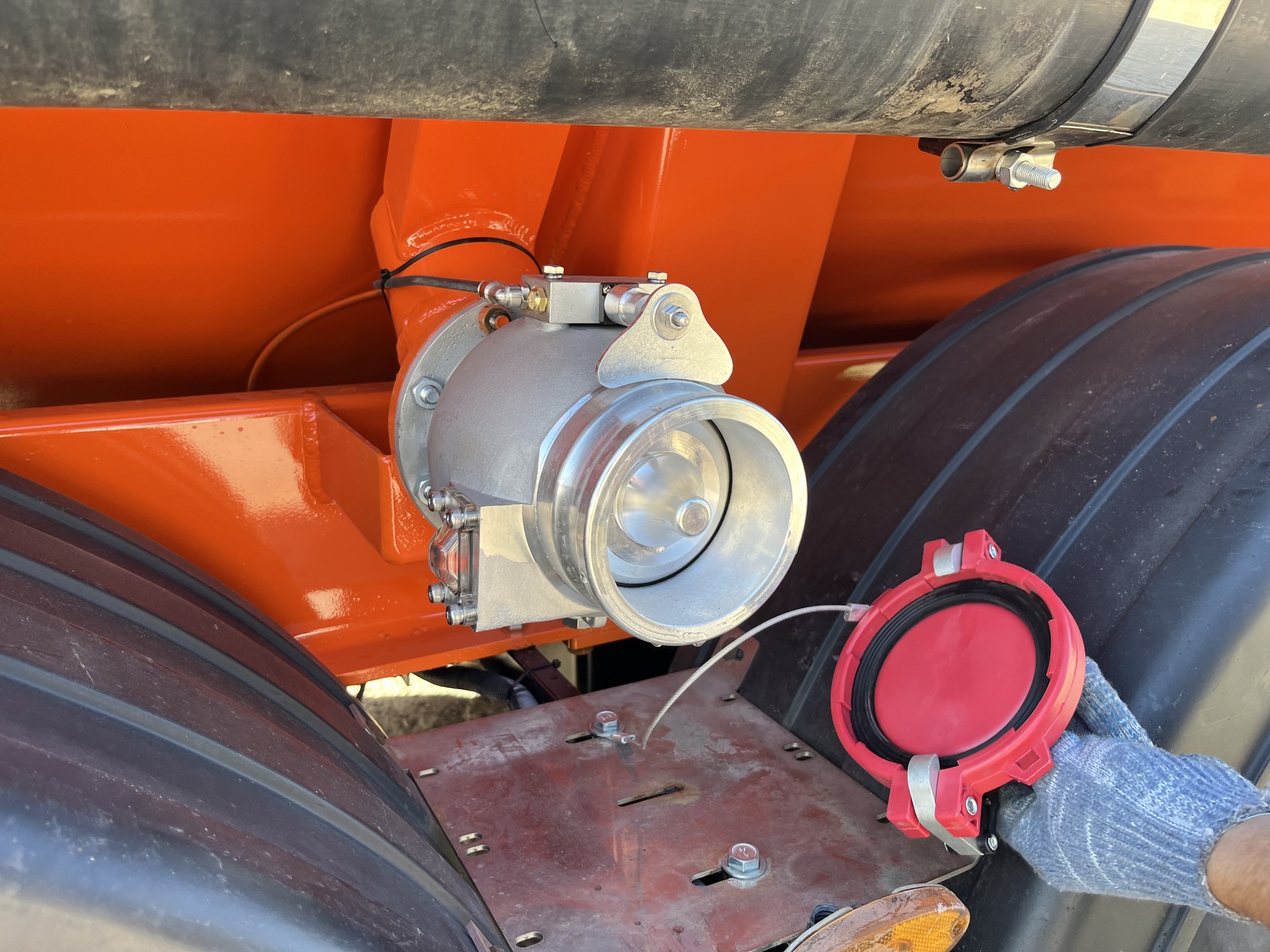

Это один из важнейших узлов нижнего налива, обеспечивающих рециркуляцию паров топлива во время слива / налива. Адаптеры отвода паровоздушной смеси (ПВС) устанавливаются в конце магистрали отвода ПВС и предназначены для присоединения специального рукава, по которому ПВС из емкости автоцистерны перемещается в резервуар НПЗ.

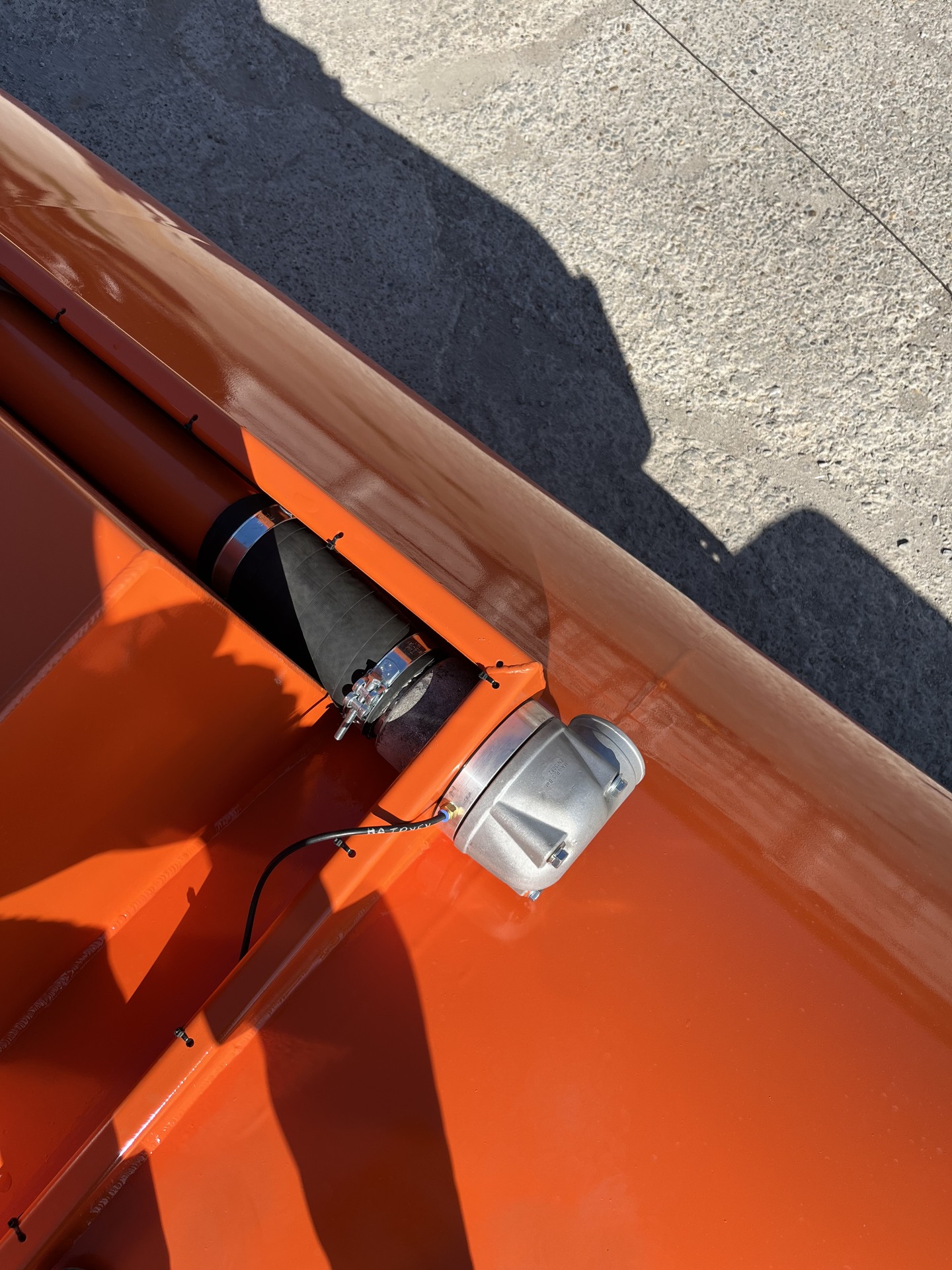

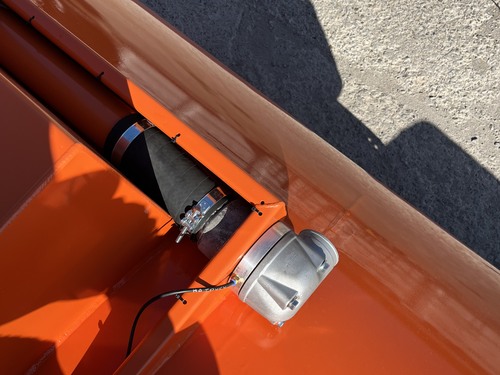

Компенсационные клапаны предназначены для вентиляции линии рециркуляции автоцистерны. Обеспечивают открытие линии рециркуляции во время транспортировки и закрытие во время погрузки или разгрузки топлива, с целью пропуска паровоздушной смеси в замкнутую систему рециркуляции.

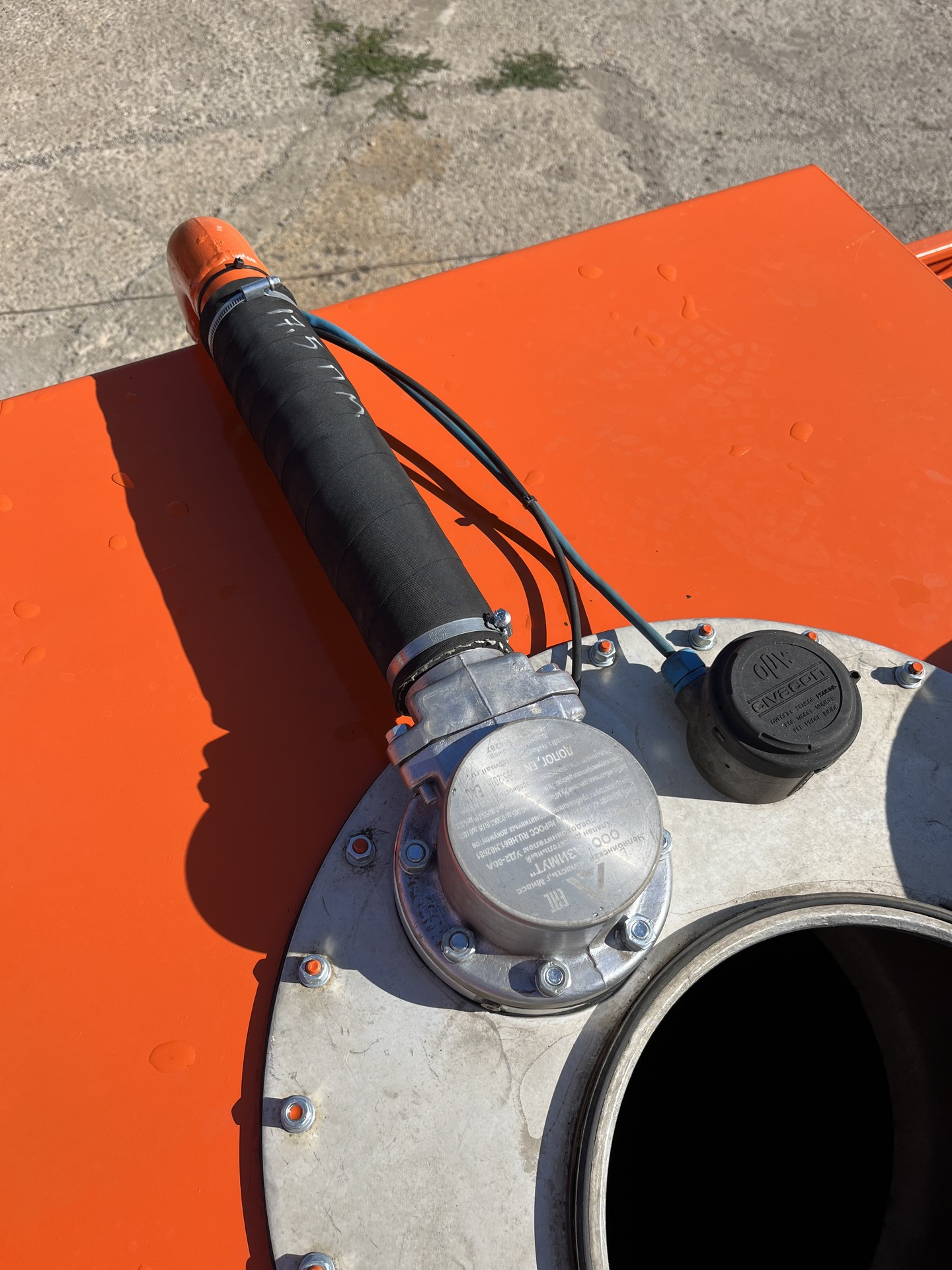

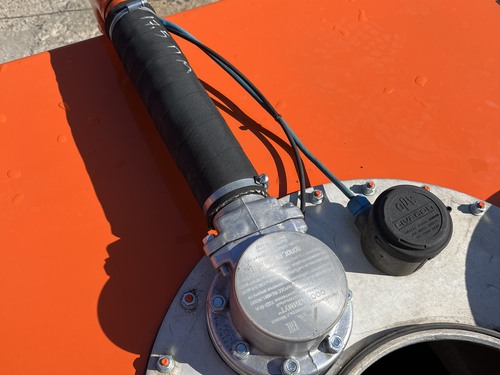

Пневматические клапаны рециркуляции паровоздушной смеси предназначены для соединения каждого отсека автоцистерны с общей линией рециркуляции. Обеспечивают герметичное закрытие отсека во время транспортировки и пропуск ПВС по замкнутой системе рециркуляции во время операций погрузки / разгрузки, посредством его открытия / закрытия через пневматический блок управления клапанами.
Вторая часть оборудования — элементы нижнего налива API, включающие в себя:

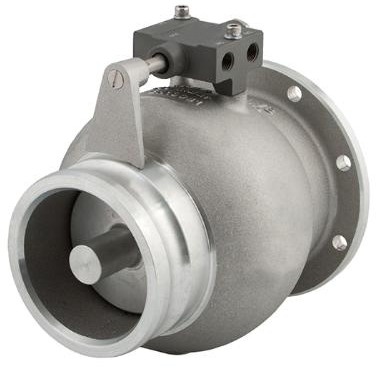

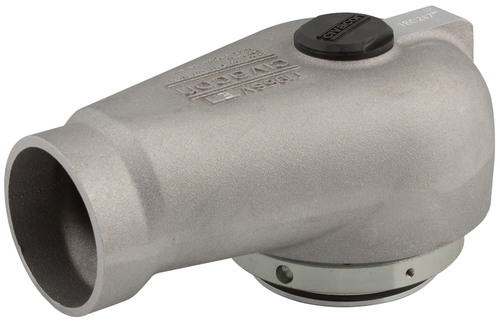

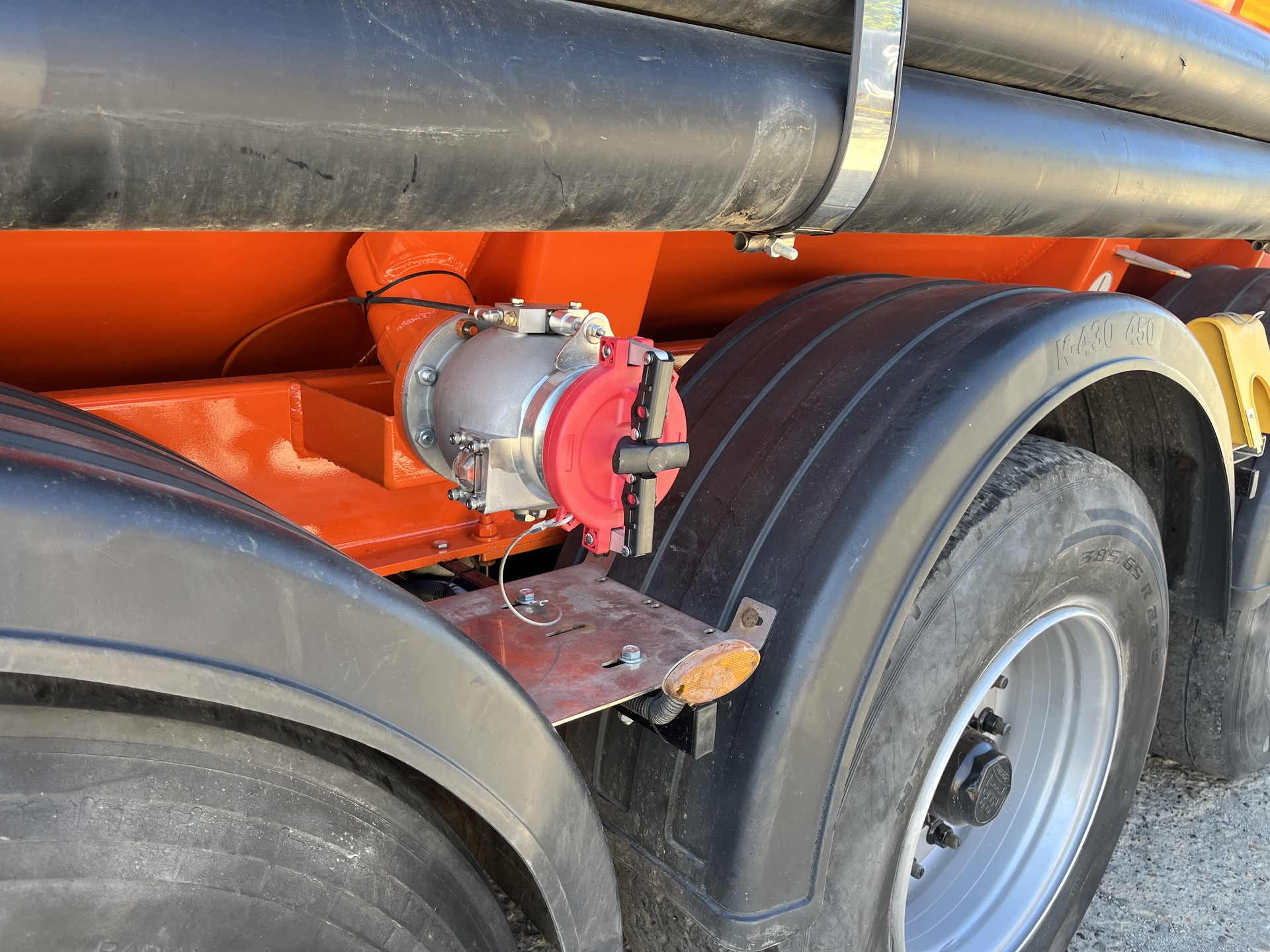

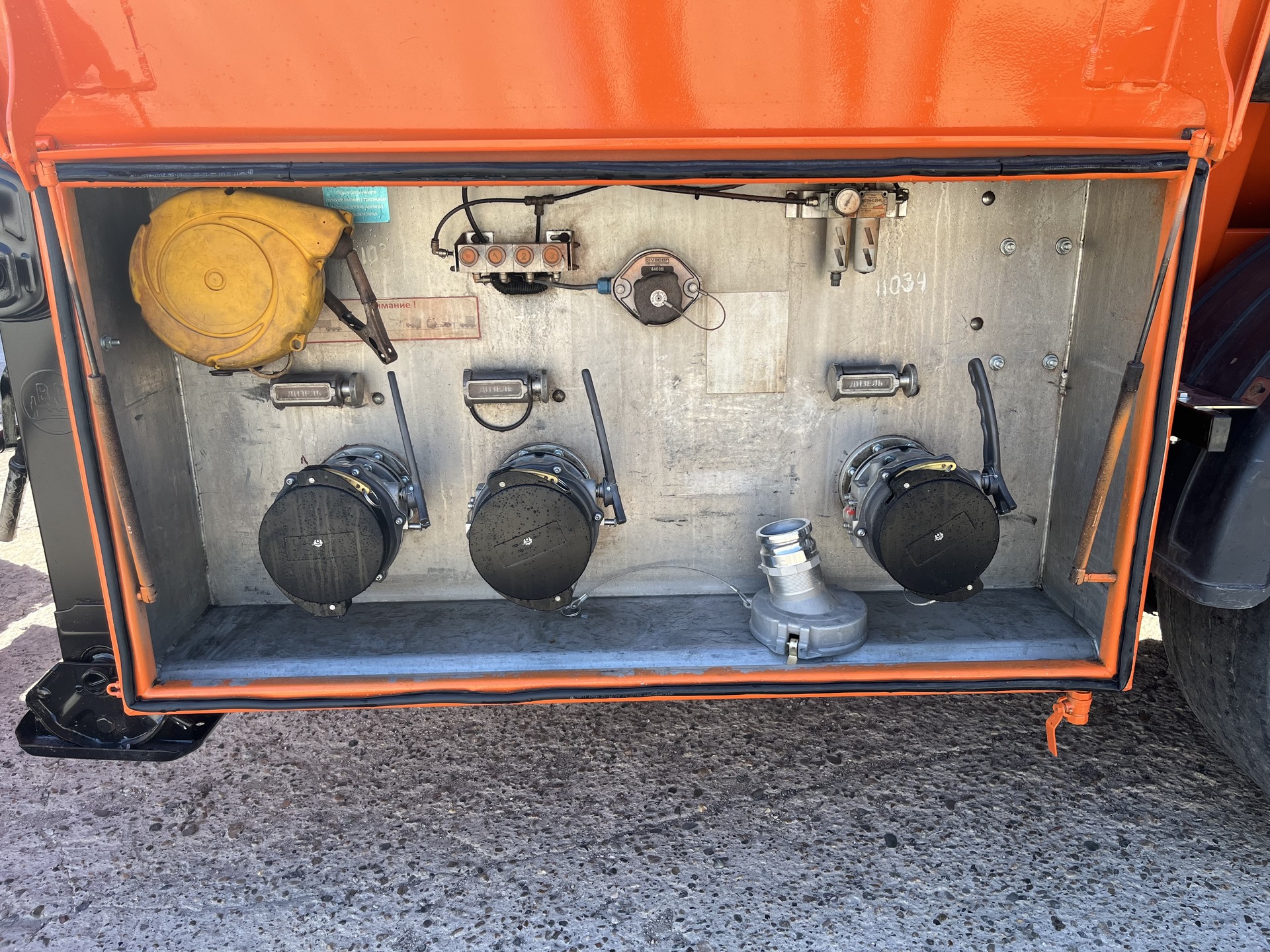

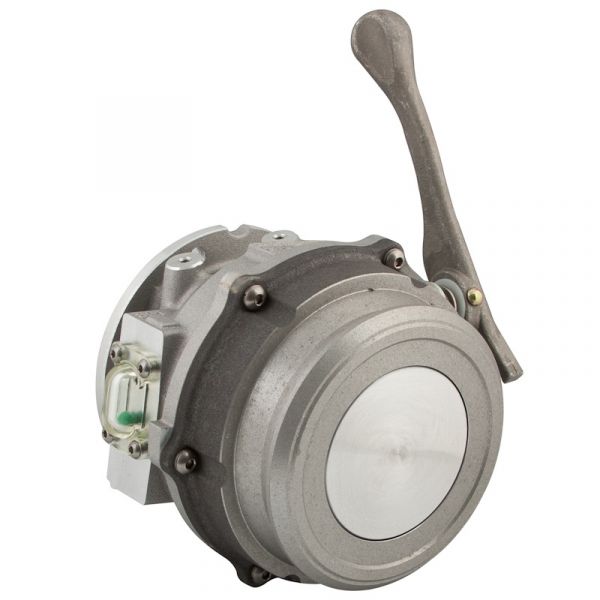

Используется для осуществления нижнего налива нефтепродукта в автоцистерну. Особенностью данного оборудования является высокая пропускная способность и минимальный перепад давления. Благодаря своей уникальной конструкции адаптер осуществляет полный слив нефтепродукта.

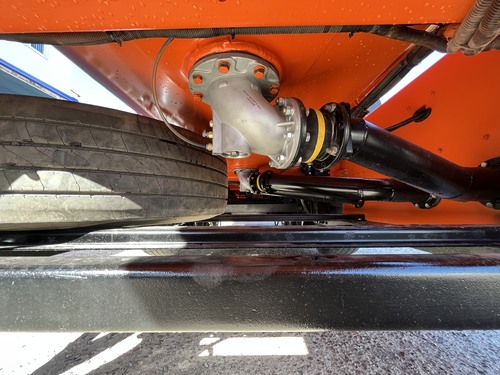

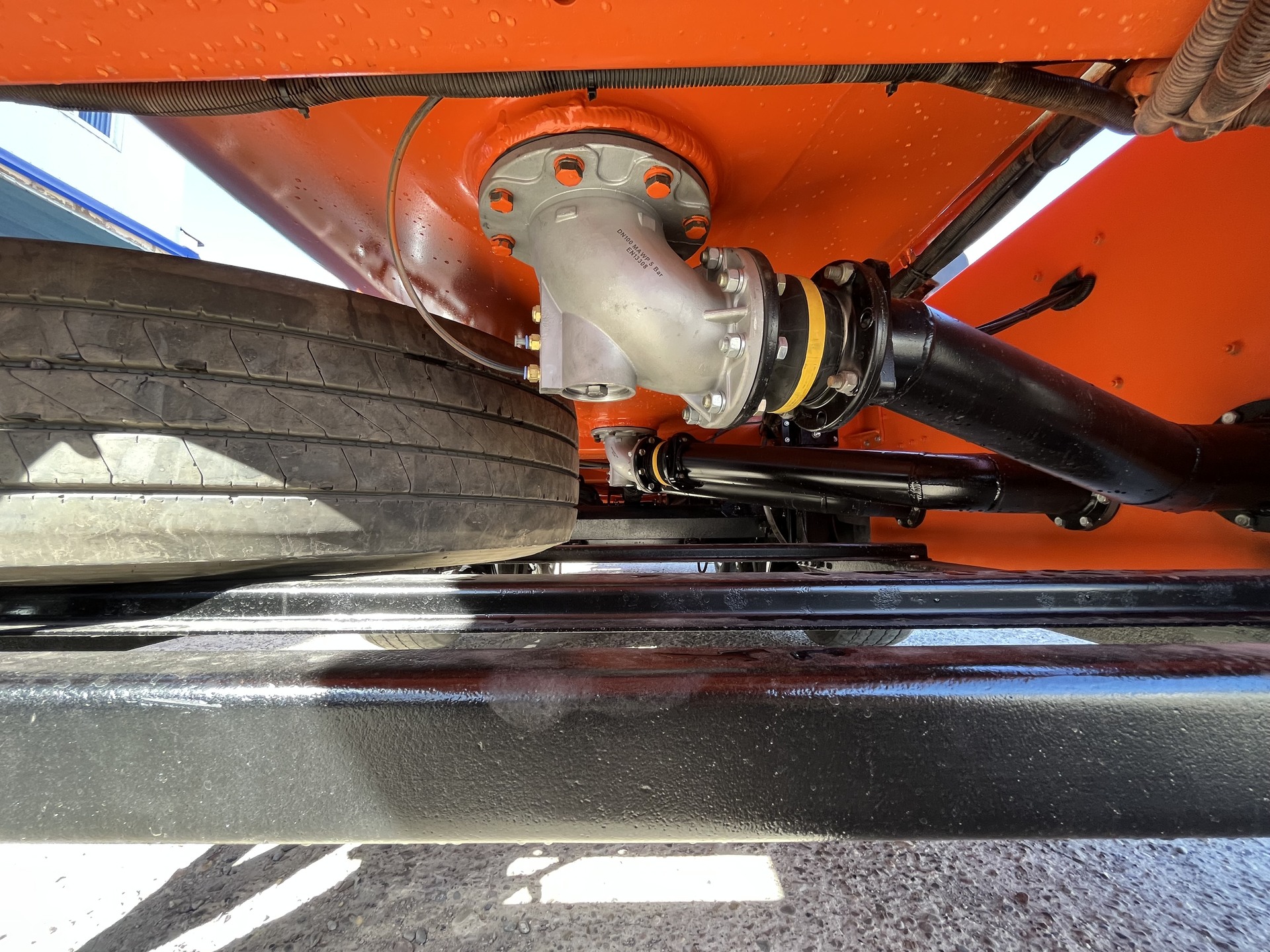

Донные клапаны серии EURO-100 являются запирающими устройствами, устанавливаются в донной части автоцистерны и предназначены для слива или налива светлых нефтепродуктов.

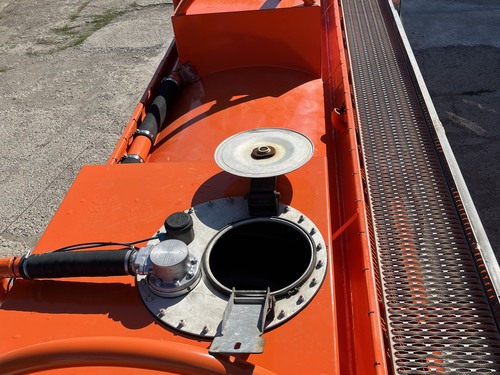

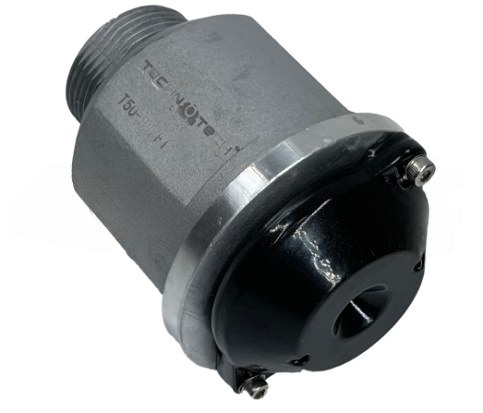

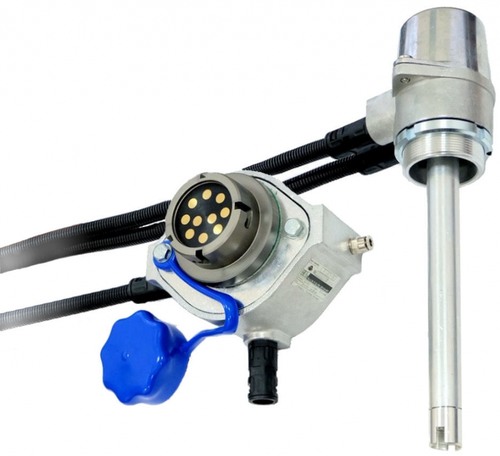

Данное оборудование предотвращает перелив отсека автоцистерны при её загрузке нефтепродуктами. Оптический датчик устанавливается на крышке каждого отсека автоцистерны и является ключевым элементом системы противоаварийной защиты при нижнем наливе автоцистерн. В случае переполнения автоцистерны, монитор OPW, установленный на островке нижнего налива и подключенный к розетке SmartTech, распознает запрещающий сигнал с оптического датчика и отключает нижний налив.

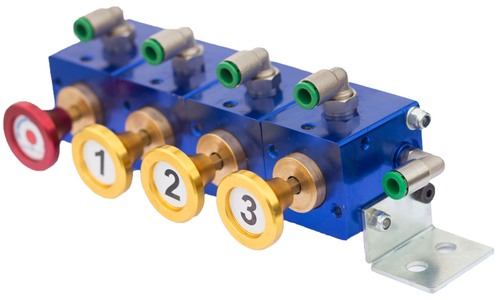

Предназначен для управления пневматическими клапанами автоцистерны и осуществления визуального контроля состояния клапанов автоцистерны во время операций налива / слива нефтепродукта.

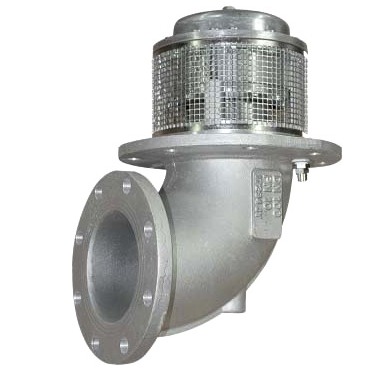

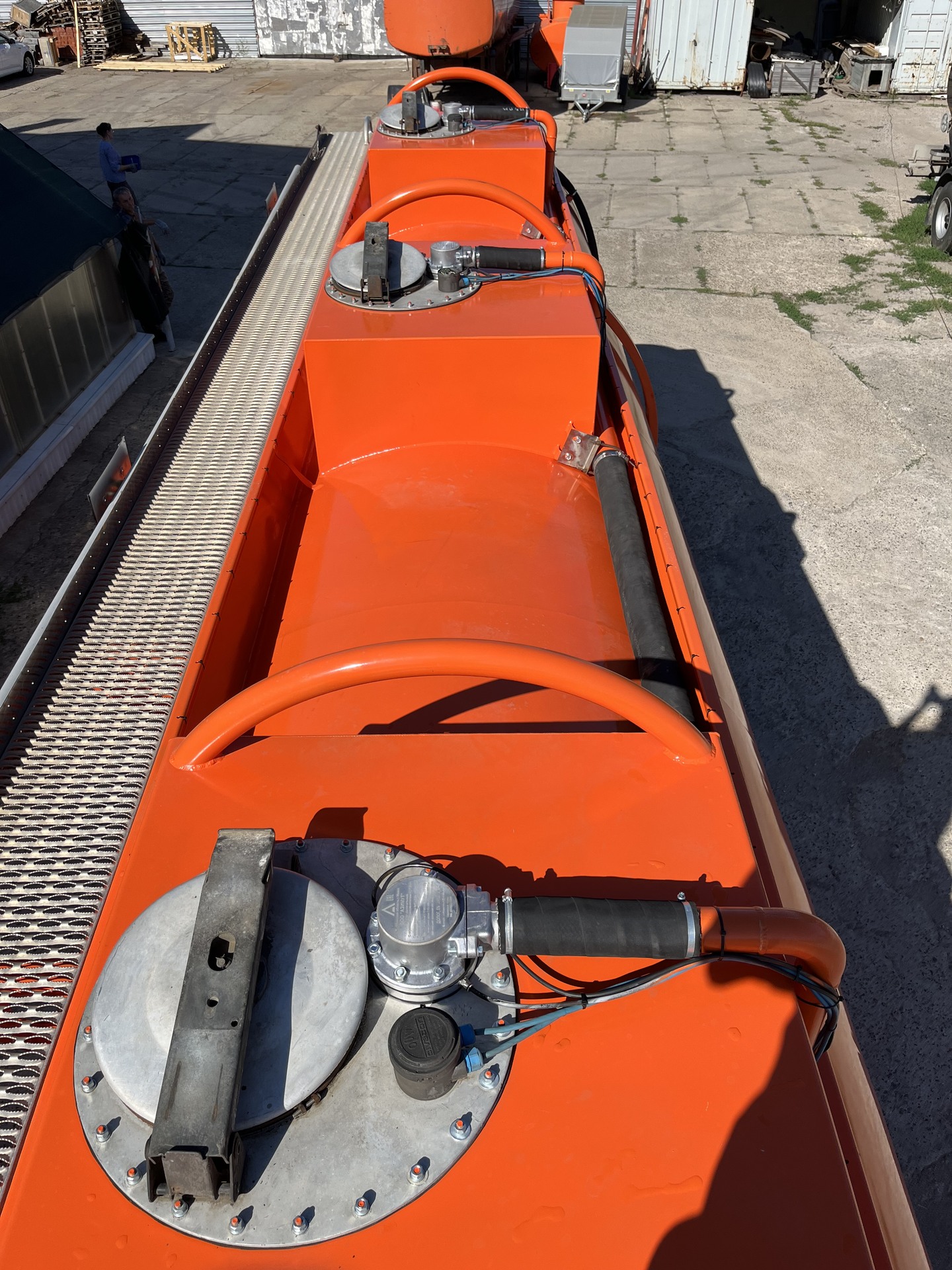

Дыхательный клапан предназначен для герметизации газового пространства в отсеках автоцистерны с нефтепродуктами, и регулирования давления в этих пространствах в заданных пределах (выравнивания давления и вакуума). Клапан работает как в режиме дыхательного, так и предохранительного.

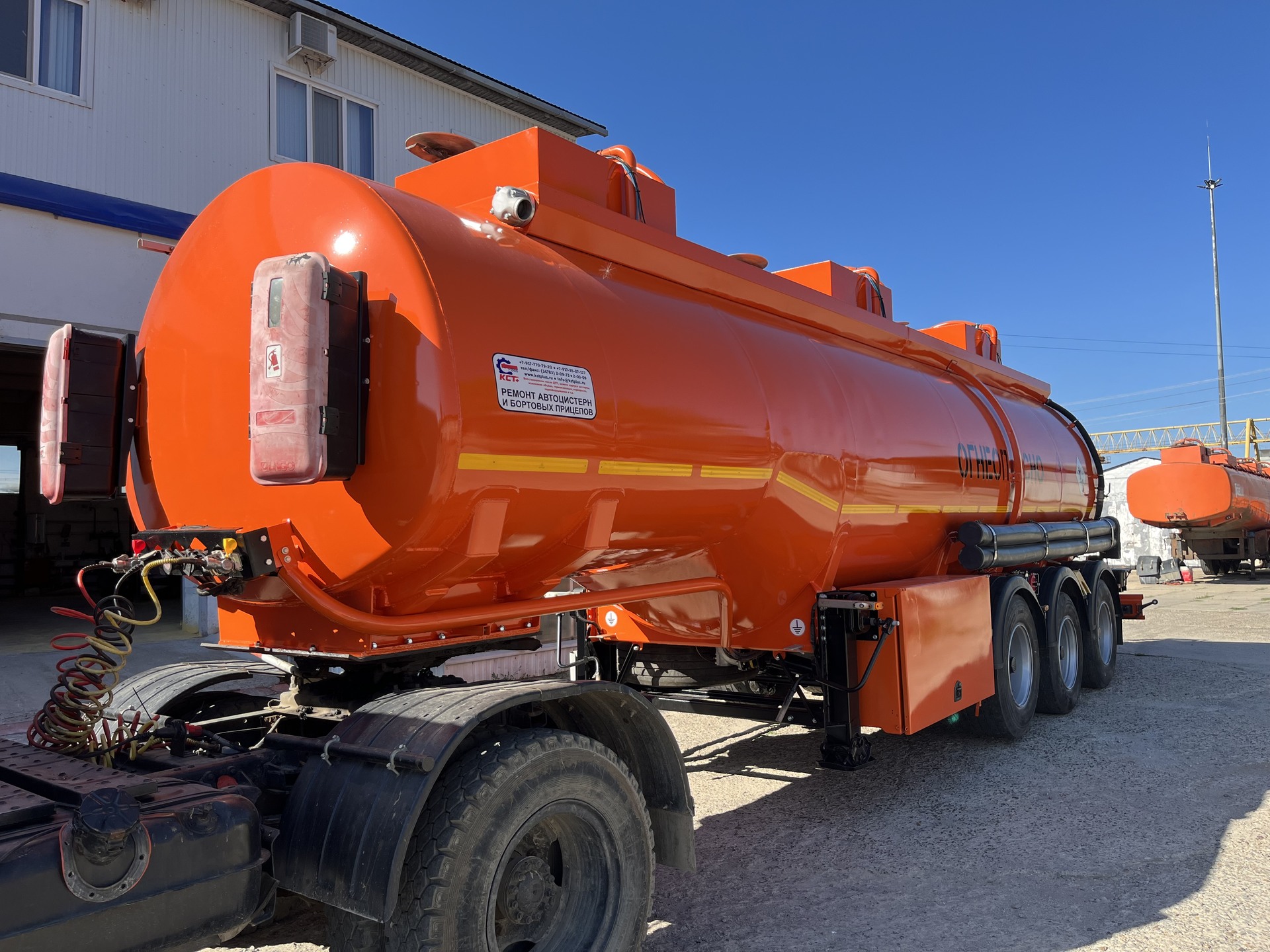

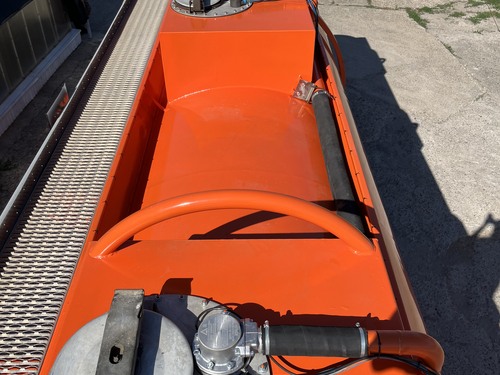

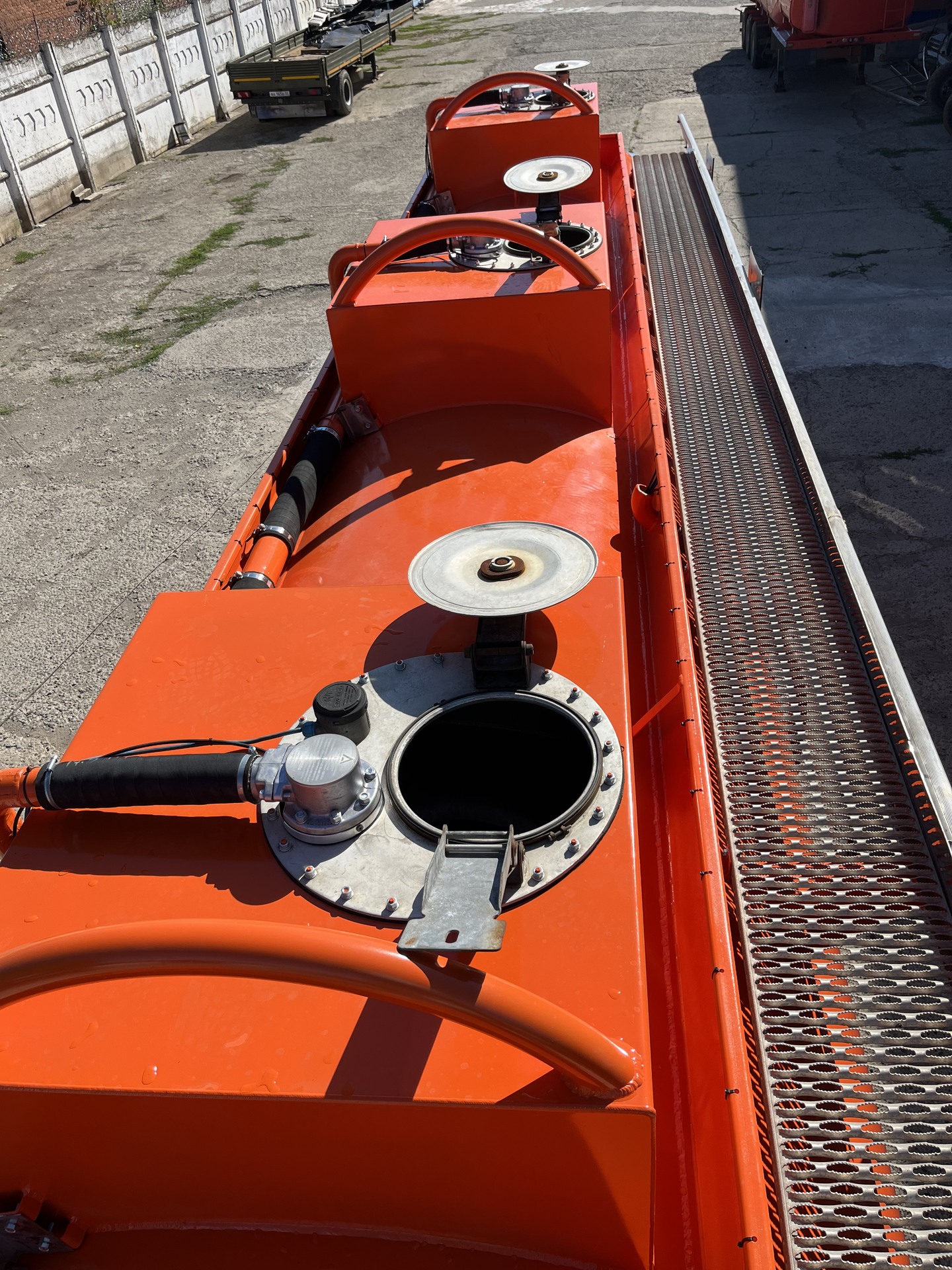

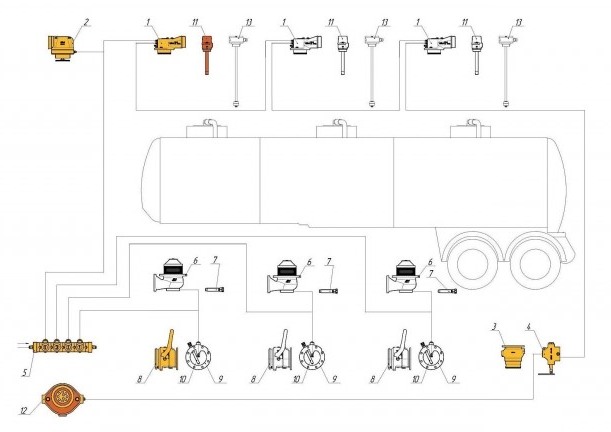

на примере трех отсечного полуприцепа-цистерны Сеспель
